AMF 20 / 25

Notstromautomatik mit Lücke-Lücke Umschaltung von Netz auf Generatorversorgung

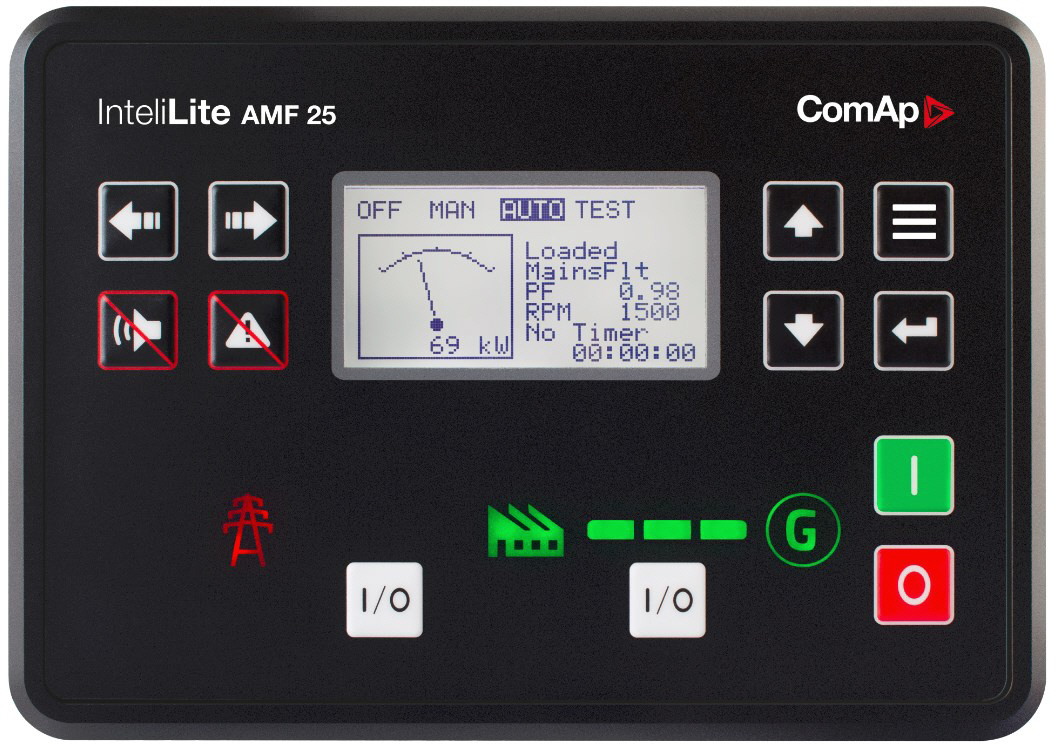

InteliLite® AMF 20 und InteliLite® AMF 25 sind integrierte Steuerungen für automatisch arbeitende Notstromaggregate. Sie erfüllen die Anforderungen für den AMF (Automatic Mais Failure) Betrieb, einschließlich der Modem-Fernüberwachung und einer freien Anwenderkonfiguration. Die Aggregate- und Motoren Parameter werden vollumfänglich überwacht und das Stromaggregat wird geschützt. InteliLite® Steuerungen sind mit einer leistungsfähigen, graphischen Anzeige ausgestattet. Mit Hilfe von Symbolen und Balkendiagrammen ist die Bedienung einfach und übersichtlich. Die InteliLite® Steuerungen setzen aufgrund der Anwenderfreundlichkeit einen neuen Standard bei Notstromsteuerungen.

Unterstützung für Motoren mit elektronischem Motormanagementsystem (ECU) mit J 1939 CAN-Bus
Automatischer oder manueller Start und Stopp des Stromaggregates
Drucktasten für die einfache Steuerung, die Kontrolle und den Lampentest
Graphische LCD Anzeige mit Hintergrundbeleuchtung, 128x64 Pixel
6 LED-Anzeigen
Die Parameter sind über die Tastatur oder den PC frei konfigurierbar
Netzmessungen (50/60 Hz): U1-U3, Hz
Generatormessungen (50/60 Hz) U1-U3, I1-I3, Hz, kW, kVAr, kWh
Wählbare Schutzfunktion Alarm/Stopp
Dreiphasenschutz des Generators Uber- / Unterspannung, Über- / Unterfrequenz Strom- / Spannungsasymmetrie Überstrom / Überlast
AMF Funktion für das Netz Über- / Unterfrequenz, Über- / Unterspannung, Spannungsasymmetrie
Analogeingänge für Öldruck, Wassertemperatur, Kraftstoffstand, Batteriespannung, Motorendrehzahl (pick-up)
Frei konfigurierbare Ein- und Ausgänge
Vorglüh- und Abkühlfunktionen
Der Generatorschutzschalter und der Netzschutzschalter wird gesteuert und überwacht (Rückmeldung)
RS232 Schnittstelle / USB (Plug-in)
Unterstützung für Modemkommunikation
Abmessungen 180x120 mm (Frontplatte)
Schutzart IP65
